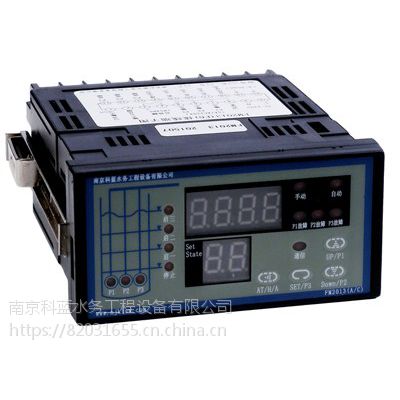

    FM2013水泵智能控制器 全功能水泵控制器 485通信接口控制器 科蓝供

    一、概述

    （一）性能特点

    1、手动,自动,通信（MODBUS）三种操作模式;

    2、给水与排水运行模式;

    3、浮球开关,干簧管,电极点压力表,液位传感器,超声波液位仪,时间多种轮换模式;

    4、水泵频繁启动保护（2～100秒可设）;

    5、可设定水泵故障，可设定P1 P2 P3任何泵禁止运行;

    6、水泵故障报警声光提示,故障信号继电器输出;

    7、1路4～20mA模拟量输入,量程可设定;

    8、8路开关量输入,3000VDC信号隔离;

    9、4路继电器输出;

    10、人机界面实时显示,水泵运行状态;

    11、控制器系统时间累计,P1,P2,P3水泵,运行时间累计、启动次数累计、故障次数累计;

    12、水泵功率参数显示,控制器设备号显示;

    13、自带24VDC 2W隔离电源,简单电气接线;

    14、1～9999小时的时间限制功能,独一的解除时间限制密码;

    15、MODBUS通信接口与其它设备无缝通信,可实时组态.

    （二）技术指标

    继电器输出触点容量:5A/250V（AC）或5A/30V（DC）;

    模拟量采集分辨率:12BIT,4～20mA,1～5V;

    信号输入:DC24V开关量信号输入,3000V光耦隔离;

    输入电压范围:AC210～265V,50/60Hz,额定功耗小于3W;

    环境温度:-20℃～70℃;湿度90%以下（无水珠凝洁）;

    外形尺寸:48*96*105（mm）,重量:0.3Kg.

    （三）型号说明

         FM2013水泵智能控制器有三种不同的型号可供选择,分为基本型FM2013和扩展型号,有需要特殊功能需要扩展的FM200A/C控制器才能支持,定货时需向供货方说明控制功能.

         FM2013基本功能:1、P1 P2 P3泵控制输出;2、报警故障指示（声,光）;3、4位浮球液位输入;4、3位泵故障输入;5、自动/手动;6、24VDC 2W供电.

    二、设备安装

    （一）外形尺寸图与安装

    外形尺寸:(高*宽*长) 48*96*105 (mm);开孔：92*46（mm）

    安装方法:控制器采用***尺寸机壳,安装时在控制柜前面板上开一个92*46mm（公差为±0.5）的方孔,镶嵌于前柜板上后,用随机的紧固件锁定.

    （二）接线端子说明

    控制器共有20个端子,各端子说明如下:

    1:24V输出,24V供电输出,2W的容量;

    2:输入公共端,输入信号的公共端,使用方式参考用户接线图,24V供电的负极;

    3,4:故障输出时,为继电器输出作为故障输出,常开输出,容量5A/250VAC.RS485通信时,MODBUS通信,3:A+,4:B-;

    5:P1输出,常开端,容量5A/250VAC 启动与停止P1水泵;

    6:P2输出,常开端,容量5A/250VAC 启动与停止P2水泵;

    7:P3输出,常开端,容量5A/250VAC 启动与停止P3水泵;（一控一或一控二模式下为总故障输出）

    8:PCOM,P1 P2 P3控制继电器的公共端;

    9:电源N,不能超出额定电压,否则将损坏内部电源;

    1:电源L,不能超出额定电压,否则将损坏内部电源;

    11:P1故障输入,P1水泵的热过载等故障信号接入此控制器,当检测有效时,作故障处理并报警提示,停止P1水泵的运转;

    12:P2故障输入,P2水泵的热过载等故障信号接入此控制器,当检测有效时,作故障处理并报警提示,停止P2水泵的运转;

    13:P3故障输入,P3水泵的热过载等故障信号接入此控制器,当检测有效时,作故障处理并报警提示,停止P3水泵的运转;

    14:停止水位,自动检测水池水位是否处于停止水位状态;

    15:启一水位,自动检测水池水位是否处于启动一台水泵水位状态;

    16:启二水位,自动检测水池水位是否处于启动二台水泵水位状态;

    17:启三水,自动检测水池水位是否处于启动三台水泵水位状态;

    18:自动/手动输入,使控制器处于自动或手动模式运行,自动模式水泵由控制器控制启动与停止,智能控制器在实时检测与监控运行状态,包括水位状态，有无故障,是否轮换等.手动模式水泵由手动按键来启动或停止等;

    19:AI+,4～20mA,12BIT 56uS采集速度,在液位传感器,超声波液位仪控制方式下用做液位输入端;

    20:AI-,模拟输入的公共端.
